Nguồn gốc: | NANJING |
Hàng hiệu: | DILONG |
Số mô hình: | DL3000 |
Số lượng đặt hàng tối thiểu: | Một tập hợp |
---|---|
Giá bán: | NEED DISCUSS |
chi tiết đóng gói: | HC có thể chứa 1 bộ máy và phụ tùng HDD |
Thời gian giao hàng: | Sau khi thanh toán trước trong 7 ngày |
Điều khoản thanh toán: | L / C, D / A, D / P, T / T |
Khả năng cung cấp: | 100 đơn vị mỗi năm |
Màu sắc: | Màu vàng | Kích thước: | 17000 * 3280 * 3000 |
---|---|---|---|
Trọng lượng: | 50T | Động cơ: | Cummins |
LỰC ĐẨY: | 3200KN | LỰC LƯỢNG LỰC LƯỢNG: | 3200KN |
Điểm nổi bật: | thiết bị khoan định hướng ngang,thiết bị khoan ngang |

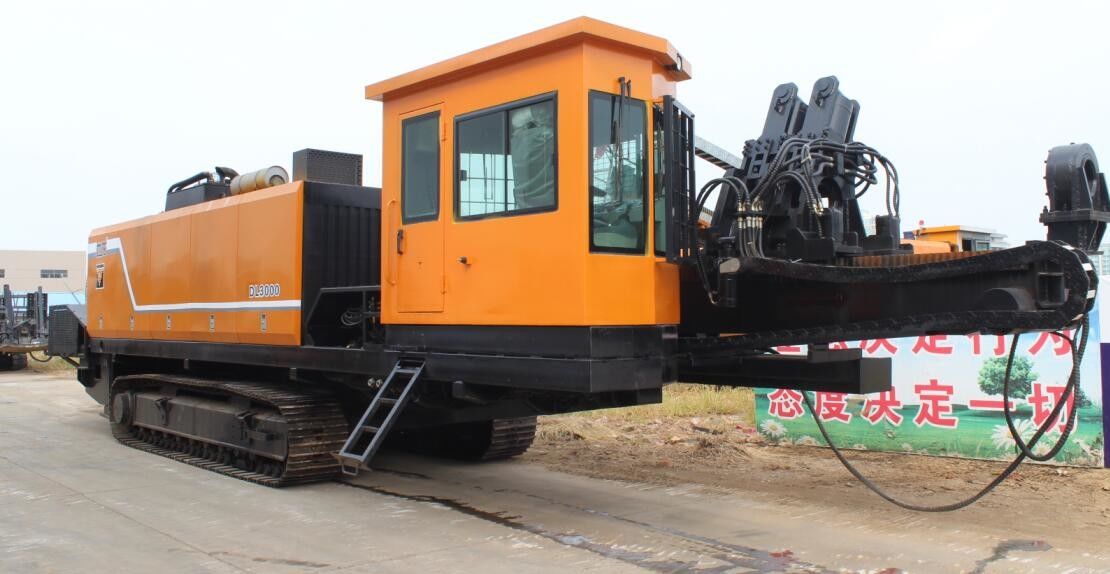

Máy khoan định hướng hiệu quả cao Máy khoan rãnh 300 tấn
Cấu hình thành phần chính
Máy khoan định hướng ngang DL3000 là thiết bị khoan định hướng ngang cho một máy. hoàn chỉnh machine.The khung chính, đầu điện, khoan giá, nhà máy điện, phó, cab, xe cần cẩu, hệ thống thủy lực, hệ thống điện và các thành phần khác
1, khung gầm
Khung xe chủ yếu bao gồm khung chính và thiết bị đi bộ bên trái và bên phải. Phía sau của khung được cung cấp một chân hỗ trợ thủy lực,
Bộ giảm tốc đi bộ thông qua bộ giảm tốc hành tinh bên trong dầu đầu tiên của Hàn Quốc (bao gồm động cơ), và đầu ra mô-men xoắn cao và cấu trúc nhỏ gọn. Việc sử dụng dây đi bộ, tải chuyển tiếp và điều chỉnh máy, thuận tiện và an toàn
2, thiết bị trạm điện
Hệ thống này bao gồm một động cơ diesel, một máy bơm thủy lực, một van tràn, một bồn chứa dầu thủy lực, một bể diesel và một cụm van, lắp ráp tích tụ và như vậy.
Nhà máy điện được trang bị động cơ diesel và máy bơm thủy lực được cung cấp cho hệ thống thủy lực
Dầu áp suất cao là phần cốt lõi của giàn khoan. Động cơ Dongfeng Cummins được chọn
3, điện đầu
Đầu điện bằng động cơ và ổ đĩa giảm tốc, với cao, trung bình và thấp ba khoan tốc độ vô cấp điều chỉnh. Nó có thể được thích nghi với điều kiện làm việc khác nhau
4, hệ thống điện
Điều khiển chính xoay, đẩy, kéo, phó, đi bộ và các chức năng khác. Bảng điều khiển bên trái và bảng điều khiển bên phải, bảng điều khiển thiết bị, hộp điều khiển đi bộ và v.v.
CÁC THÔNG SỐ KỸ THUẬT CHÍNH
Động cơ | kw | 264 * 2 | Kích thước (L * W * H) | mm | 17000 * 3280 * 3000 |
Lực lượng Max.thrust | KN | 3200 | Cân nặng | T | 50 |
Lực Max.pullback | KN | 3200 | Đường kính thanh khoan | mm | Φ140 |
Momen xoắn cực đại | Nm | 110000 | Lendht của thanh khoan | m | 9,6 |
Tốc độ tối đa | vòng / phút | 70 | Đường kính tối đa của ống pullback | mm | Φ1600 |
Max.Moving tốc độ của quyền lực đầu | m / phút | 30 | Góc tỷ lệ | . | 9 ~ 15 |
Luồng đổ rối Max.mud | L / phút | Góc leo | . | ~ 14 | |
Max.mud áp lực | Mpa | 10 ± 0,5 | Độ dài ống kéo dài tối đa | m | ~ 1800 |
Phần chính:
Tên | Sản xuất | Tiêu chuẩn |
Động cơ | CUMMINS (CHINA) | 264KW |
Máy bơm | PERMCO (Hoa Kỳ) DANFOSS (Hoa Kỳ) | |
Van | POCLAIN (PHÁP) | |
RotateMotor | SAUER (ITALY) | |
Động cơ đẩy | DANFOSS |
